Carnut Teknik Hjørne

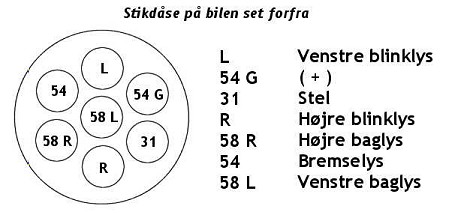

Det almindelige 7 polede Trailer-stik

Standard farverne er som følger:
Gul   L       Venstre blink
Grøn R      Højre blink
Brun 58R   Højre lys
Sort 58L   Venstre lys
Rød 54     Stoplys
Hvid 31     Stel
Blå 54G     Disponibel

Og så det 13 polede trailerstik.....

1 v. blinklys - gul
2 tågebaglygte - blå
3 Minus, 1-8 - hvid
4 h. blinklys - grøn
5 parkering, højre - brun
6 bremselygte - rød
7 parkering, ventstre - sort
8 baklygte - grå
9 plus, strømforsyning - blå
10 køleskab - lilla
11 disponibel
12 disponibel
13 minus, 9-12 - rosa

Og lidt mere om strøm:

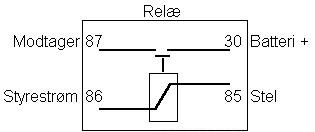

Hvordan tilsluttes et relæ til f.eks ekstralygter, horn eller andet.

Et relæ fungerer ved at en (styre)strøm (fra ben 86 til ben 85) inducerer en spole, som skubber en magnetstang.
Magnetstangen slutter en forbindelse mellem ben 30 og ben 87 (på nogle relæer også 87a).
Man kan med en meget svag strøm (ben 86) og en svag stelforbindese (ben 85) slutte en kontakt,
der kan trække en meget kraftig strøm (typisk 25-30 amp) mellem ben 30 og 87.

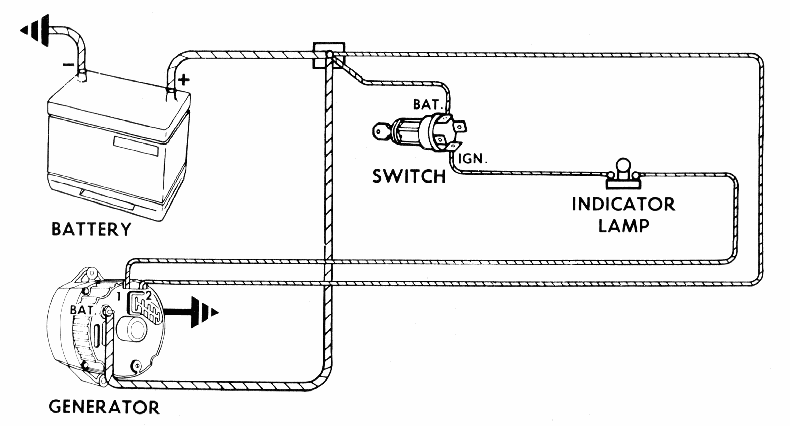

Tilslutning af en standard GM 3-wire generator med indbygget laderelæ

BEMÆRK:
På nogle generatorer er terminal "1" mærket "R" og terminal "2" er mærket "F" i stedet.

__________________________________________________________________________________________________________________________________________________

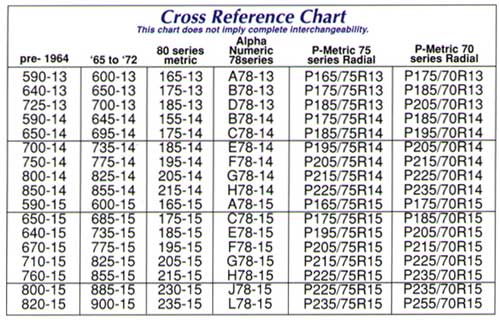

Kører du på diagonaldæk og vil skifte til mere moderne radial ???
Her er skemaet som kan hjælpe dig med at finde den rigtige størrelse.
Eks: Er din bil monteret med dæk af typen G78-14, skal du bruge 215/75-14 i radial

Bredde i tommer	Årgang	Model
57.25	1957-1959	Ford, Ranchero, Station Wagon
57.25	1965-1966	Mustang
58.00	1966-1977	Bronco
58.00	1964-1965	Falcon
58.00	1977-1981	Granada/Versailles
58.50	1977-1981	Versailles
60.00	1958-1960	Edsel
61.00	1964-1971	Ford Full Size
61.00	1949-1951	Mercury
61.25	1957-1972	Ford F-100 Pickup
61.25	1960-1964	Ford Full Size
61.25	1971-1973	Mustang
61.25	1967-1973	Torino, Ranchero, Fairlane
63.00	1970-1979	Ranchero & Torino
63.00	1972-1979	Ford Full Size & Intermediate
63.50	1967	Fairlane
65.25	1973-1986	Ford F-150 Pickup
65.25	1978-1986	Bronco
65.25	1973-1986	Ford Van 3/4 Ton
68.00	1972	Ford Van 3/4 Ton
69.25	1977-1986	Ford E-150 Van

Bredde i tommer	Årgang	Model
57.75	1962-1964	Chevy II/Nova
57.75	1965-1967	Chevy II/Nova
58.00	1978-1988	Chevy Malibu, Monte Carlo
59.50	1968-1982	Corvette
60.00	1955-1964	Chevy Car
60.00	1967-1969	Camaro
60.25	1968-1979	Chevy II/Nova
60.50	1984-1995	Corvette
60.50	1964-1967	Chevelle
62.00	1955-1959	Chevy Pickup
62.50	1968-1972	Chevelle
62.50	1970-1981	Camaro/Firebird

Bredde i tommer	Årgang	Model
55.60	1960-1976	7 1/4 A-body
55.60	1973-1976	8 1/4 A-body
55.60	1966-1972	8 3/4 A-body
55.60	All	8 3/4 A-body
56.00	1932-1934	All Mopars
57.40	1963-1972	7 1/4 A-body
58.54	All	8 1/4 F-body
58.54	All	8 1/4 M-body
58.54	All	8 1/4 J-body
59.00	1935-1936	All Mopars
59.14	1966-1970	9 3/4 B-body
59.20	1962-1970	8 3/4 B-body
60.00	1937-1948	All Mopars
60.70	All	8 3/4 E-body
60.70	All	9 3/4 E-body
62.00	All	8 1/4 B-body
62.00	1971-1974	8 3/4 B-body
62.00	All	9 1/4 B-body
63.40	All	8 1/4 C-body
63.40	1971-1974	8 3/4 B-body S.W.
63.40	All	9 1/4 C-body

Motor	Størrelse i cu.i.	A længde	B længde	C højde	D højde	E bredde	Fordeler	Sump	Starter	Olie Filter	Vægt i Pound
AMC	304/360/401	28.75	29.25	21.25	29.50	21.50	front	rear	right	right front	540/600
Buick/Olds	215	x	28.00	x	27.00	26.00	front	rear	x	right front	315
Buick	350	29.00	30.50	21.50	28.50	23.00	front	rear	right	right front	450
Buick	322/425	x	33.50	x	29.00	28.00	rear	rear	left	right rear	685
Buick	400/455	29.00	30.00	22.00	30.00	23.00	front	center	right	right front	600/640
Cadillac	331/390 60-62	x	x	x	x	x	rear	rear	left	right rear	699/720
Cadillac	331/390 63-up	x	x	x	x	x	rear	rear	left	left front	699/720
Cadillac	425/472/500	30.00	30.50	28.50	32.00	28.50	front	rear	right	left front	625
Chevy	262/400 Short WP	26.50	27.00	20.50	27.00	22.00	rear	rear	right	left rear	575
Chevy	262/400 Long WP	27.88	28.38	20.50	27.00	22.00	rear	rear	right	left rear	575
Chevy	348/409	x	34.50	x	32.00	28.50	rear	rear	right	left rear	685
Chevy	396/454 Short WP	30.50	30.50	23.50	33.00	27.00	rear	rear	right	left rear	685
Chevy	396/454 Long WP	32.00	32.00	23.50	33.00	27.00	rear	rear	right	left rear	685
Ford	221/302	27.00	29.00	22.00	27.00	22.00	front	front	right	left front	440/460
Ford	332/428FE	30.00	32.00	28.00	32.00	27.00	front	front	right	left front	650
Engine	Displacement	A length	B length	C height	D height	E width	DIST	SUMP	STARTER	OIL FILTER	WEIGHT
Ford	427 SOHC	32.00	34.00	30.00	34.00	32.00	front	front	right	left front	680
Ford	Flathead	30.00	30.00	22.00	x	26.00	front	front	left	left rear	569
Mopar	273/360	29.50	29.50	23.50	31.00	25.00	rear	front	left	right rear	525/560
Mopar V10	488/505	36.88	36.88	23.50	x	25.00	x	front	left	right rear	716/816
Mopar	350/440	29.00	30.00	24.00	30.50	29.50	front	center	left	left front	620/670
Mopar	331/392 Hemi	32.00	31.00	24.00	31.00	29.00	rear	center	left	right rear	729/745
Mopar	Late Hemi	32.00	32.00	24.00	32.00	29.00	front	center	left	left front	765
Olds	303/394	x	32.00	x	29.00	30.00	rear	rear	right	right rear	700
Olds	350	28.25	28.25	20.25	27.50	26.00	rear	rear	left	right rear	560
Olds	455	29.00	31.00	24.00	31.00	26.50	rear	rear	left	right rear	605
Pontiac	350/400	28.25	29.00	20.00	31.00	27.00	rear	rear	left	right rear	650
Pontiac	455	29.50	32.00	27.00	33.00	27.00	rear	rear	left	right rear	650
Allison V12	1710	x	44.00	36.00	x	30.00	rear	rear	rear	x	1160
Merlin V12	1649	x	71.00	29.80	x	43.00	rear	rear	right	x	1540

Engine	Displacement	A length	B length	C height	D height	E width	DIST	SUMP	STARTER	OIL FILTER	WEIGHT

Motortype	Bilmærke	Årgang / Motor	Strømfordelerens omløbsretning
A	AMC / Rambler	1957-80 - Alle	Medurs
D	Buick	1954-66 - 264, 322, 364, 401, 425	Medurs
C	Buick	1961-63 - 215	Medurs
C	Buick	1964-77 - 300, 340, 350, 400, 430, 455	Medurs
A	Cadillac	1949-62 - Alle	Medurs

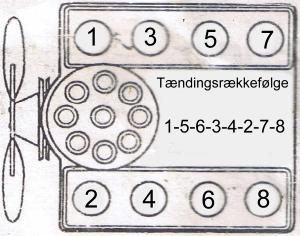

I	Cadillac	1964-80 - Alle	Medurs
A	Chevrolet	1955-90 - Alle	Medurs
E	Chevrolet	1963-67 - Alle	Medurs
A	Chrysler	1951-58 - Alle	Medurs
A	Chrysler	1958-90 - 273, 318, 340, 360	Medurs
C	Chrysler	1958-78 - 361, 383, 400, 413, 426, 440	Modurs
G	Ford	1955-62 - 272, 292, 312	Modurs
B	Ford	1963-90 - 221, 260, 289, 302 (ej 1982-90 H.O.)	Modurs
F	Ford	1969-87 - 351C, 351W, 400	Modurs
B	Ford	1958-80 - 352, 390, 428, 429, 460	Modurs
H	Oldsmobile	1953-64 - 303, 324, 371, 394	Modurs
A	Oldsmobile	1964-80 - 330, 350, 400, 455	Modurs
A	Pontiac	1955-81 - Alle (Undtagen med Chevy og Olds motor !!)	Modurs

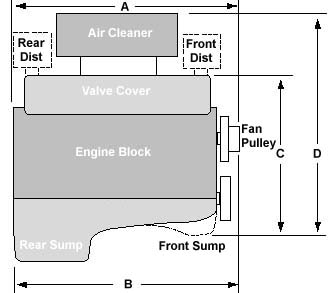

A - Length from rear of intake manifold to water pump pulley B - Length from rear mounting surface to water pump pulley C - Height from bottom of sump to highest point of intake manifold D - Height from bottom of sump to top of carburetor E - Width outside of valve cover to outside of valve cover

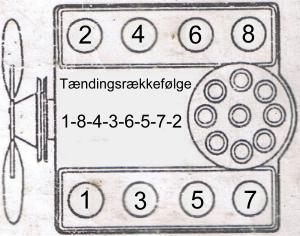

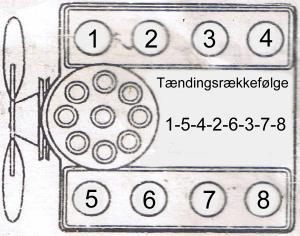

Type A	Type B

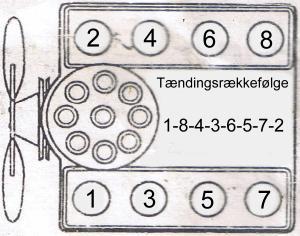

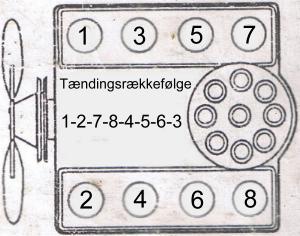

Type C	Type D

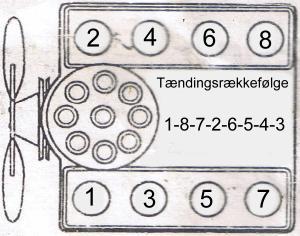

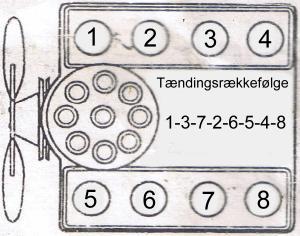

Type E	Type F

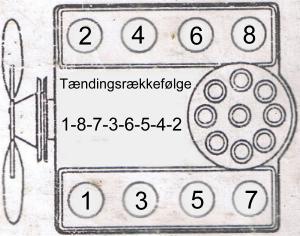

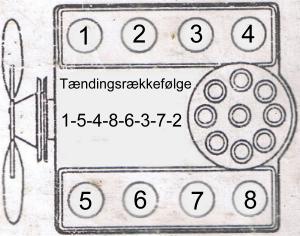

Type G	Type H
