Data på Air-Ride kittet:

"3/8" SMC Competition F,B,S,S, Fast Bag Kit" købt hos: Gauge-Magazine Store

Kittet består af:
2 stk. Viair 450C Kompressorer.
2 stk. 5 Gallon lufttanke.
8 stk. 1 vejs 3/8" SMC Magnetventiler
1 stk. Styrebox med 10 kontakter.
1 stk. 150Psi. Pressostat.
2 stk. Vandudskillere.
4 stk. Firestone 2600 lbs. Luftbælge.

Bælgene er fra 3" til 12" høje, altså 9" slaglængde. Det skulle være vandring nok til at få bilen til at stå på de mest underlige måder.
Styreboksen kan styre alle 4 hjul individuelt. Derudover er der en del forprogrammerede "moves". bilen kan lave alle kendte "lowridermoves" så som: Front, back, side, side, see-saw, pancake etc.
Bilen rejser sig fra panelerne til max. højde på 1 sekund !!!!

Se hvordan Air Ride virker. (400kb)

Her er så alle delene som skal monteres. Der er lidt at gå igang med !

For at hele bagagerummet ikke skal fyldes helt op af lufttanke og kompressorer, har jeg bygget dette set-up for at få det til at fylde bare lidt mindre.

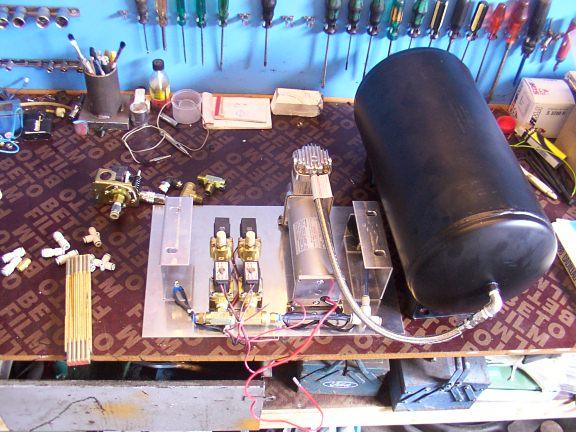

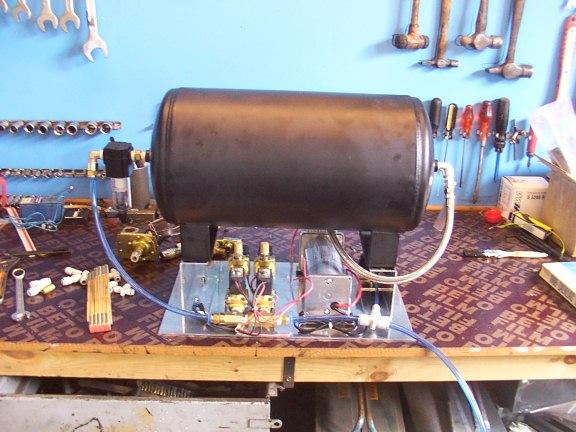

Så er venstre sides set-up lavet færdig. Lige til at dumpe ned i bagagerummet.

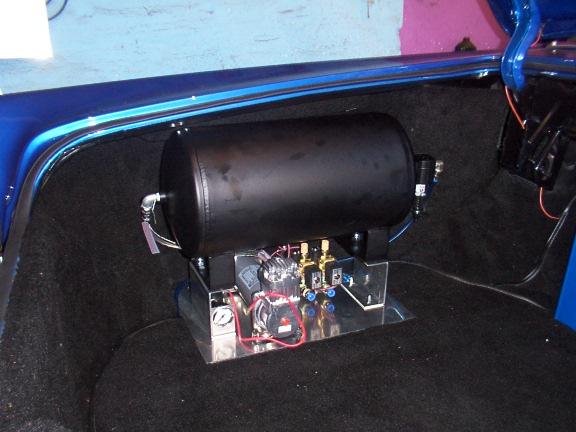

Ser helt o.k. ud, og så fylder det ikke så meget. Nu er det "bare" at forbinde ledninger og luftslanger.

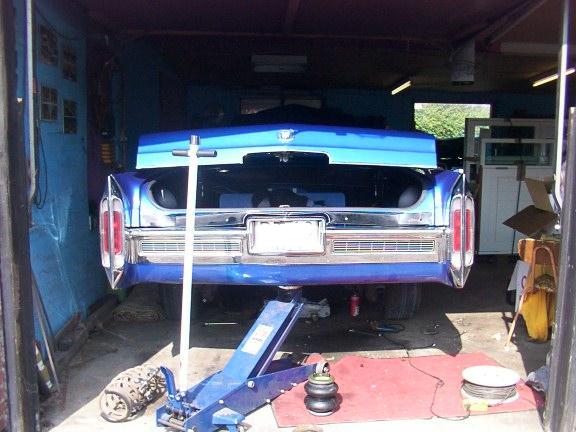

Tid til den store operation.
Ud med de gamle trætte spriralfjedre og i med de mere moderne og sjovere luftbælge.

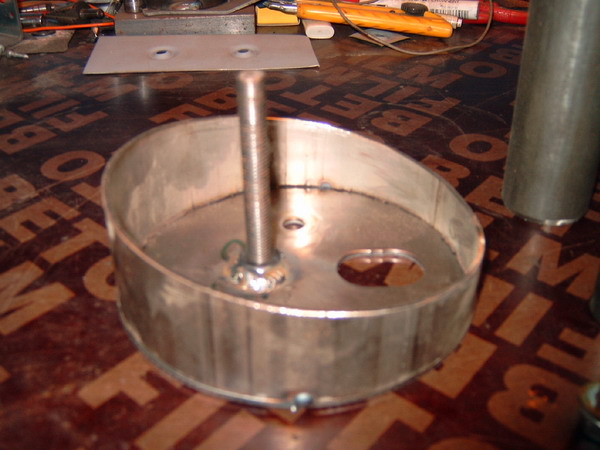

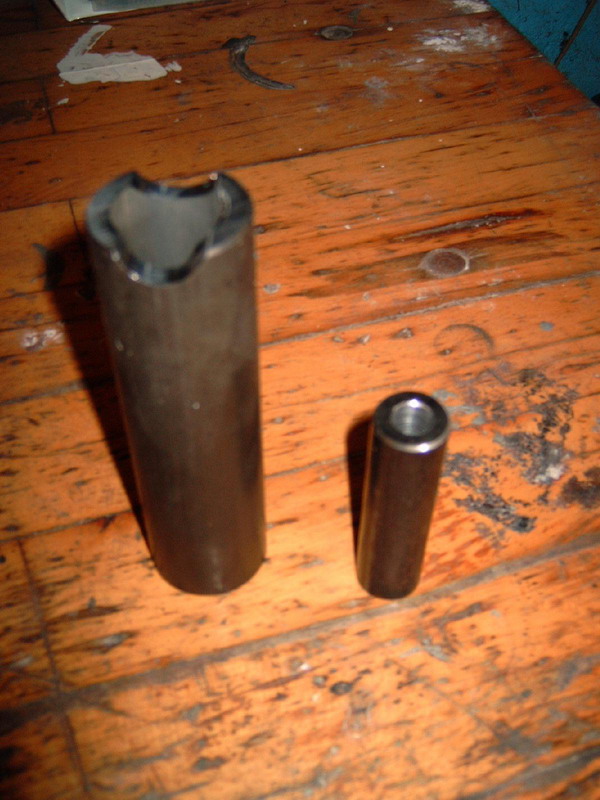

Så starter det store svejse og konstuktionsarbejde.

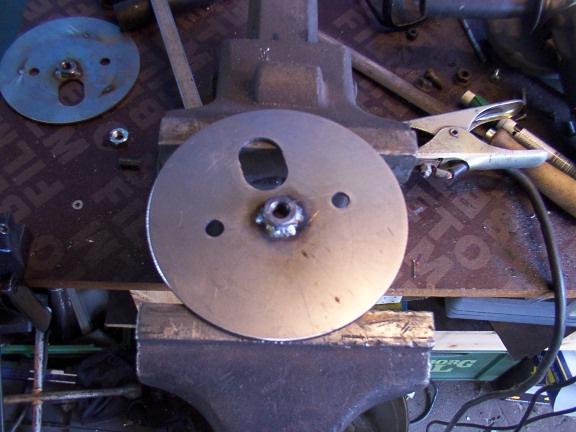

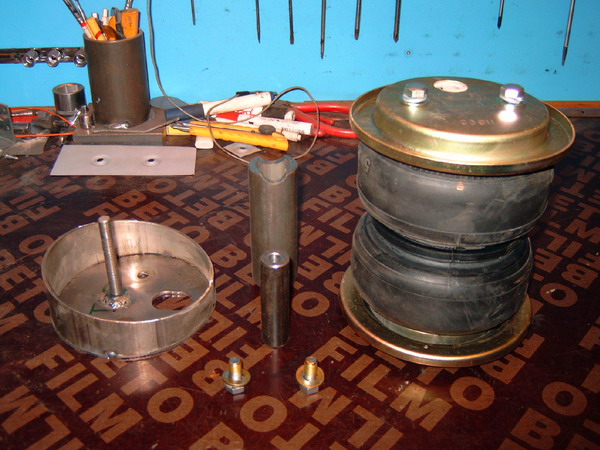

Her er top-pladerne som jeg har fået stanset ud af en 3 mm plade.

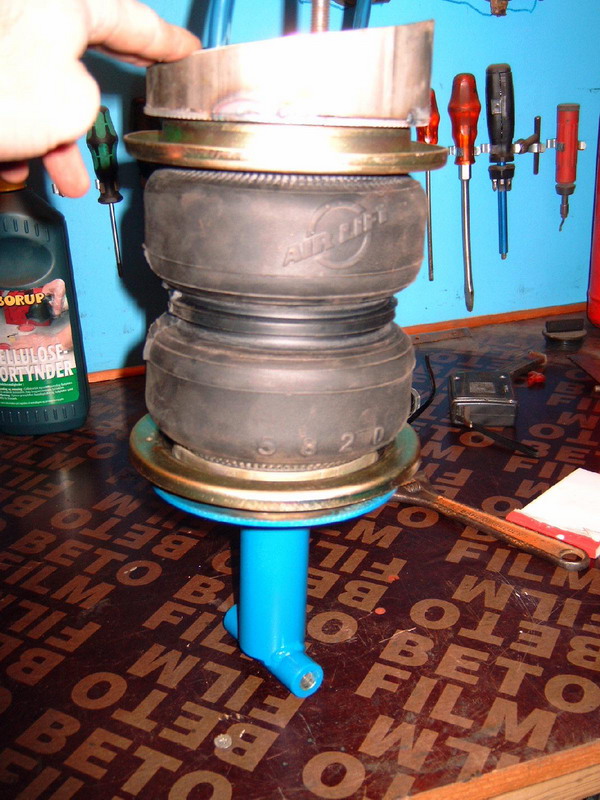

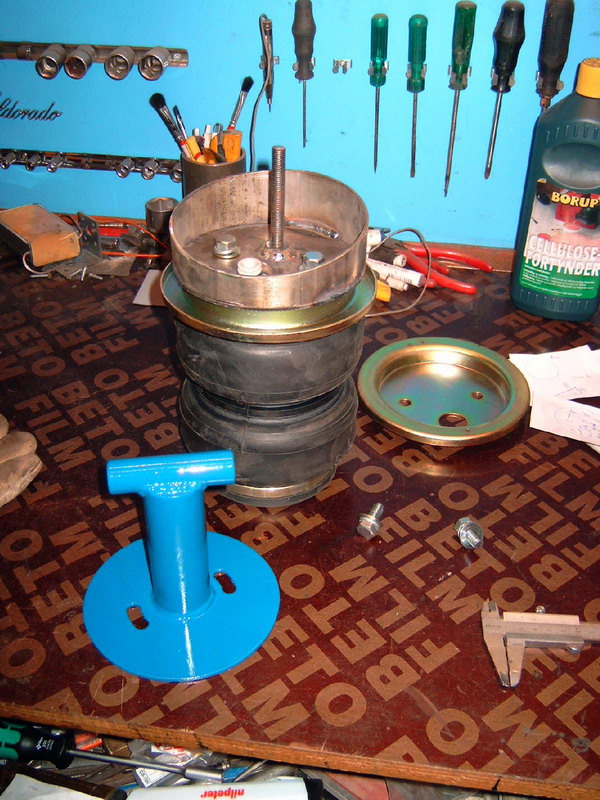

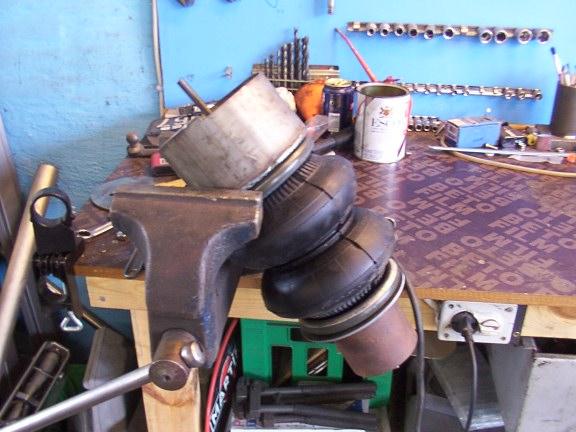

Så skulle den ene bælg være klar til montering i bagvognen.

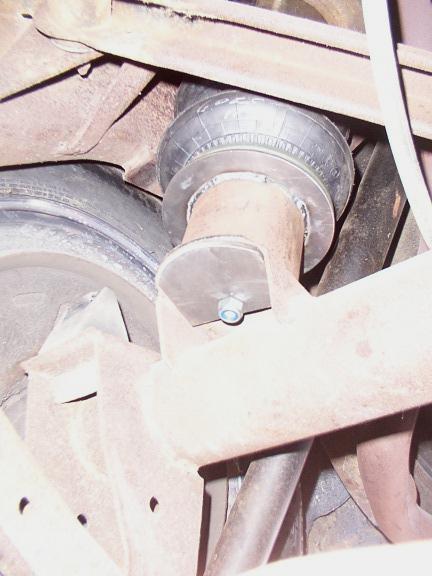

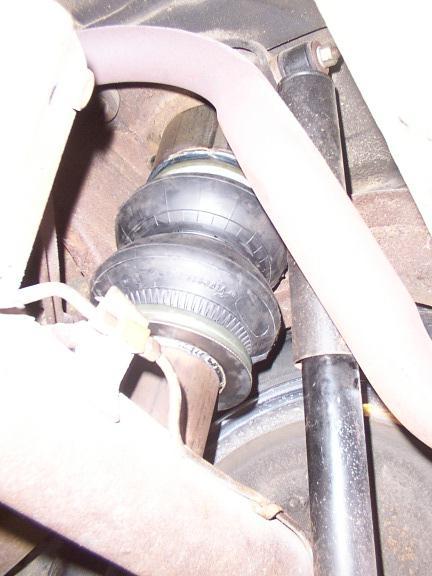

BINGO - Så sidder den der. Det er MEGET vigtigt at der er masser af plads rundt om bælgen.
Den må IKKE kunne ramme noget af undervognen på noget tidspunkt. Ellers vil der tid efter anden lyde at brag, og bilen vil falde til jorden !

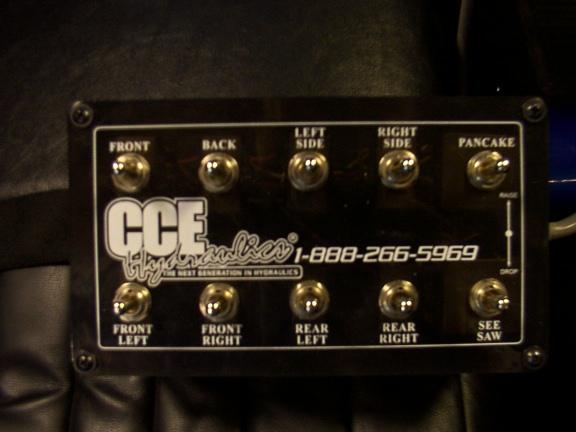

Styreboksen med 10 små forkromede fætre.
Dejlig ting at lege med når der holdes for rødt i en lyskurve.
Folk kigger en smule mærkeligt når bilen pludselig falder ned på det ene panel.....

Front Setup

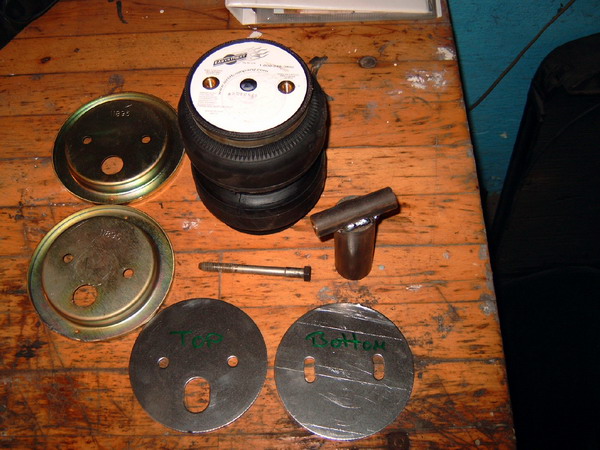

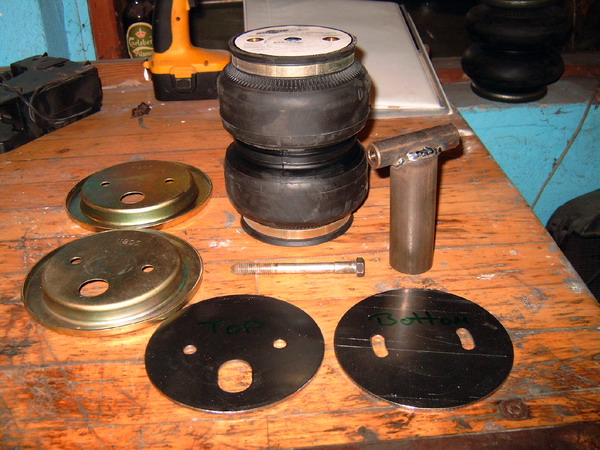

Delene til den ene side, for

The complete setup, ready to be installed

Data:

Motor: 429 Cu.I. (7,0 liter). 345 hestekræfter

Gearkasse: TH400 3-speed Automatic.

Bagtøj: Standard Cadillac med "Controlled Diffential" (Spær).

Udstyr: Power- steering -brakes -top -seats -windows, tonede ruder, fenderskirts, automatisk bagagerumsbelysning, aircondition, automatic niveau kontrol, vacuum-åbning af bagagerum, tilt/teleskop ratstamme, cornering lights, vacuum centrallås, vacuum udløsning af håndbremse, elantenne, automatisk nedblænding af langt lys, "Air Ride" - Luftaffjedring som kan styre bilens aksler seperat, "automatisk tøsebenspreder" etc.

Produktions antal: 2.250 stk.
